光学結晶レンズOptical crystals Lens

真空紫外~遠赤外

　光学部品結晶レンズは硝子、樹脂製に対し真空紫外から遠赤外域まで幅広い波長領域に対応いたします。
特殊結晶材料での分光用レンズも特注にて製作致します。弊社営業までお問合せ下さい。

【規格品リスト】
　CaF2 / BaF2 /MgF2 / LiF / ZnSe / ZnS / Ge

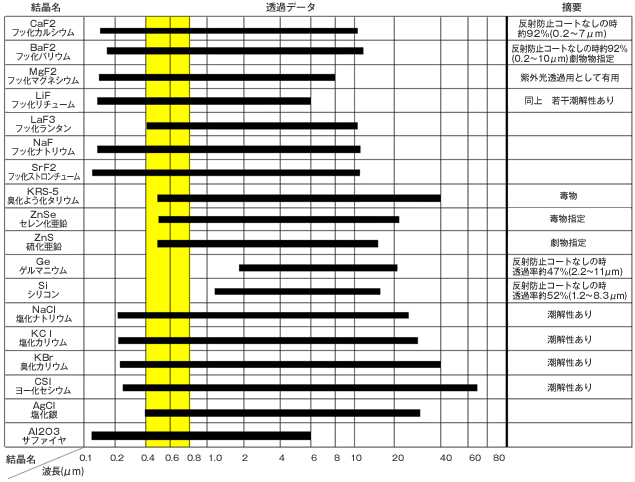

【各種結晶透過率データ】

※赤外透過端の棒グラフ表示はIR Cut-offの所まで伸ばしているため、実用的には少し短い波長までとなります。

【光学結晶特性】

種類 波長領域 壁界面 比重 融点 溶解度(g) 熱膨脹係数
 μm  ℃  水100gに対し   (1℃)
ZnSe 0.5-22 ― 5.27 1525° Non Soluble
不溶		 7.57×10-6
(20-170℃)
ZnS 0.5-19 ― 4.08   Non　Soluble
不溶		 7.85×10-6
Ge 1.8-23 ― 5.33
(25℃)		 942℃ Non　Soluble
不溶		 5.5×10-6
(25℃)
Si 1.2-15 ― 2.33
(25℃)		 1420℃ Non　Soluble
不溶		 4.15×10-6
(10-50℃)
CSI 0.24-70 なし 4.53 621℃ 160(60℃) 50×10-6
(25-50℃)
KRS-5 0.5-40 なし 7.37
(16℃)		 414.5℃ 0.05(25℃) 58×10-6
(20-100℃)
KBr 0.23-40 100 2.75
(23℃)		 730℃ 65.2(20℃) 43×10-6
(20-60℃)
NaCl 0.21-26 100 2.16
(20℃)		 801℃ 35.8(20℃) 44×10-6
(-50-200℃)
AgCl 0.4-30 なし 5.59
(0℃)		 457.7℃ 1.5×1/10000
(20℃)		 30×10-6
(20-60℃)
KCｌ 0.21-30 100 19.9
(28℃)		 776℃ 34.7(20℃) 36×10-6
(20-60℃)
石英 0.2-4.5 なし 2.2 (軟化点)
1710℃		 Non　Soluble
不溶		 0.5×10-6
(20-900℃)
CaCo3 0.3-5.5 1011 2.71
(20℃)		   1.4×1/1000
(25℃)		 25×10-6
(C軸平行)
CaF2 0.13-12 111 3.18
(25℃)		 1360℃ 1.51×1/1000
(20℃)		 24×10-6
(20-60℃)
BaF2 0.15-15 111 4.88
(20℃)		 1280℃ 0.162
(30℃)		 1.84×10-6
(0-300℃)
MgF2 0.11-7.5 a or c軸に平行 3.18
(18℃)		 1255℃ 0.0076
(18℃)		 18.8×10-6
(C軸平行)
Sapphire 0.15-5.5   3.97 2040℃ 98×10-6 8.4×10-6

※波長領域の赤外域端の数値はIR Cut-off数値で表示しているため、実用的には少し短い波長の数値となります。
